空气处理指南
2022年06月05日
在本指南中，您将了解有关空气处理的所有须知信息。从不同类型的污染物到了解您的空气质量要求；本指南涵盖所有重要的空气处理主题。
WSD、IWD、EWD、WD、TWD 系列
水分离器和排水装置
WSD 水分离器和 IWD、EWD、WD 和 TWD 排水装置
我们的 IWD、EWD、WD 和 TWD 能够解决各种压缩空气冷凝水排放问题，甚至可应对污染非常严重的系统。水分离器和排水装置能提供安全、可靠和经济的冷凝水管理。
- 说明
- IWD 电子排水装置
- EWD 电子排水装置
- WD 自动排水装置
- TWD 定时排水装置
- 优点
- 规格
- 更多阅读内容
- 相关产品
- 服务 联系我们
说明
可靠且清洁的空气
离开压缩机的空气非常湿。空气中还含有油（除非您使用的是无油压缩机）和固体颗粒。它们一起形成磨蚀性的、通常具有酸性的油泥。如果不进行空气处理，这种混浊的混合物将进入您的压缩空气系统，腐蚀管网，损坏气动工具并可能影响您的成品。

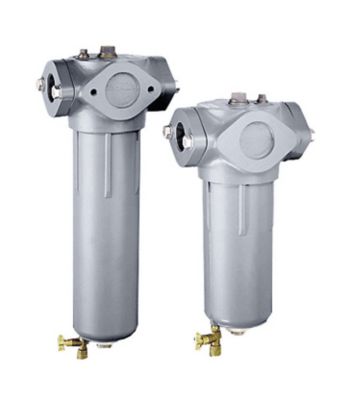

WSD 水分离器
我们的 WSD 水分离器通过高效的冷凝水管理来延长压缩空气冷却器的使用寿命和可靠性。水分离器可防止在空气系统中形成冷凝水。分离器是阿特拉斯·科普柯后冷却器的标配件，也可以安装在您系统中的任何位置。这些气旋式分离器完全由防锈材料制成，可除去水雾，保护干燥机和过滤器等系统组件。它们免维护，无活动部件，随附自动或手动排水装置。
阿特拉斯·科普柯提供多种优质的排水装置，为您的整个压缩空气系统保驾护航。
压缩空气中的残余湿气随着空气在系统中的流动而冷却并变成水。因为水会导致腐蚀和损坏，所以必须在整个管网中安装排水装置。阿特拉斯·科普柯提供多种排水装置；自动排水装置、电子排水装置或定时排水装置，确保您的后冷却器、干燥机、贮气罐和其他设备保持出色的工作状态。
了解我们的排水装置系列
我们的 IWD、EWD、WD 和 TWD 能够解决各种压缩空气冷凝水排放问题，甚至可应对污染非常严重的系统。水分离器和排水装置能提供安全、可靠和经济的冷凝水管理。

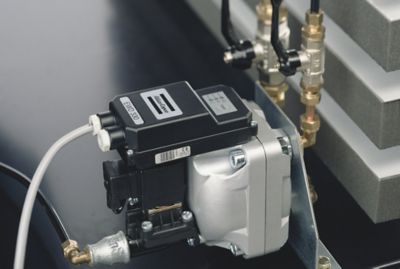

IWD 电子排水装置
IWD 电子排水装置
IWD 电子排水装置可以有效、可靠且高效地收集和去除空气系统中的液态水。零损耗排水装置仅在达到预设水位时排水。由于残留水量非常低，IWD 确保在接收器清空时不会释放能量。得益于其特殊的外壳设计，IWD 在油润机组和无油机组中均适用。

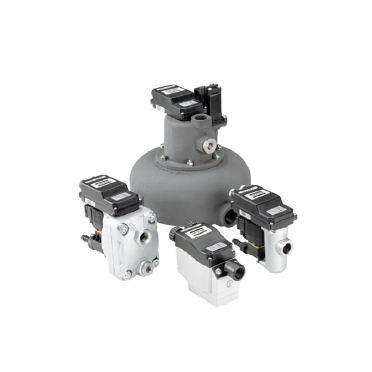

EWD 电子排水装置
EWD 电子排水装置
EWD 系列电子排水装置提供安全、可靠和高效的冷凝水排放。智能排水功能可监测冷凝水的积聚，并仅在必要时清除液体，以避免压缩空气损失。我们还为被油污染的冷凝水提供专用的 EWD 排水装置。该系列可提供具有额外硬涂层的排水装置，用于无油、有腐蚀性的冷凝水。
WD 自动排水装置
WD 自动排水装置
WD 80 排水阀为在压缩空气系统的低位（例如在贮气罐或旋风分离器的底部）收集的水提供真正的全自动排水功能，这种专门的设计确保所需的维护非常少。

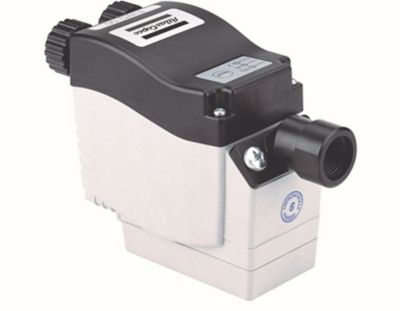

TWD 定时排水装置
TWD 定时排水装置
TWD 定时排水装置配备电磁阀和电子定时器，用于除去冷凝水。预选每个排水循环的时间和长度有利于尽量减少压缩空气损失。TWD 的结构紧凑、易于安装且全自动运行，是一种经济高效的压缩空气过滤器和容器排水解决方案。
优点
技术优势
最少维护、高可靠性
这些水分离器中没有活动部件，不仅提高了可靠性，而且仅需少量维护。可选自动和手动排水功能。
能源节约
智能排水功能通过液位传感器监控冷凝水的积聚，仅在必要时排空冷凝水，以免浪费压缩空气，同时实现显著节能。
选择范围广
多种 EWD 排水装置可用于处理被油污染的冷凝水。其中额外涂有硬质涂层的型号可以处理无油的腐蚀性冷凝水。
规格
WSD 水分离器技术规格
Water separator type |
Capacity range |
Maximum working pressure |
Connections |
Dimensions
|
|---|---|---|---|---|
|
l/s |
cfm |
Bar |
Inlet/outlet |
WSD 25 |
7-60 |
15-127 |
20 |
G 1 |
WSD 80 |
50-150 |
106-318 |
20 |
G 1½ |
WSD 250 |
125-350 |
265-742 |
20 |
G 2½ |
WSD 750 |
300-800 |
636-1695 |
20 |
83 mm |
IWD 电子排水装置技术规格
| Water separator type | Capacity range | Maximum working pressure | Connections | Dimensions | |||
| l/s | cfm | Bar | Inlet/outlet | Height mm | Width mm | Length mm | |
| WSD 25 | Jul-60 | 15-127 | 20 | G 1 | 332 | 130 | 185 |
| WSD 80 | 50-150 | 106-318 | 20 | G 1½ | 432 | 130 | 185 |
| WSD 250 | 125-350 | 265-742 | 20 | G 2½ | 532 | 160 | 230 |
| WSD 750 | 300-800 | 636-1695 | 20 | 83 mm | 532 | 160 | 230 |
EWD 电子排水装置技术规格
| Drain type | Maximum compressor capacity | Maximum dryer capacity | Maximum working pressure | Dimensions | ||||
| l/s | cfm | l/s | cfm | Bar | Height mm | Width mm | Length mm | |
| EWD 50 | 65 | 138 | 130 | 275 | 16 | 115 | 70 | 171 |
| EWD 50 A | 65 | 138 | 130 | 275 | 16 | 115 | 70 | 171 |
| EWD 50 B | 650 | 1380 | 1729 | 3640 | 16 | 115 | 70 | 171 |
| EWD 50 L | 650 | 1380 | 1729 | 3640 | 16 | 115 | 70 | 171 |
| EWD 75 | 98 | 208 | 194 | 411 | 16 | 141 | 65 | 150 |
| EWD 75 C | 98 | 208 | 194 | 411 | 16 | 141 | 65 | 150 |
| EWD 75 CHP | 98 | 208 | 194 | 411 | 63 | 141 | 65 | 150 |
| EWD 330 | 433 | 917 | 866 | 1835 | 16 | 162 | 93 | 212 |
| EWD 330 C | 433 | 917 | 866 | 1835 | 16 | 162 | 93 | 212 |
| EWD 330 CHP | 433 | 917 | 866 | 1835 | 25 | 162 | 93 | 212 |
| EWD 1500 | 1950 | 4132 | 3900 | 8264 | 16 | 180 | 120 | 252 |
| EWD 1500 C | 1950 | 4132 | 3900 | 8264 | 16 | 180 | 120 | 252 |
| EWD 16K C | 21670 | 45920 | 43340 | 91830 | 16 | 280 | 254 | 280 |
WD 自动排水装置技术规格
| Drain type | Maximum working pressure | Drain capacity | Connections | Dimensions | ||
| Bar | l/h | Height mm | Width mm | Length mm | ||
| WD 80 | 20 | 200 | G ½ | 182 | 132 | 132 |
TWD 定时排水装置技术规格
| Drain type | Maximum working pressure | Connections | Dimensions | |||
| Bar | Inlet | Valve | Height mm | Width mm | Length mm | |
| TWD | 16 | G ½-¼ | G ½ | 126.5 | 131 | 95 |
