了解泵扬程和总扬程对泵性能的影响

简单地说,扬程是泵可以升高液体的高度,测量单位为米或英尺。我们在描述离心泵时会使用扬程,因为它们的抽取特征往往与流体的比重(通常称为相对密度)无关。

避免混淆:扬程与压力

扬程有时可能会与压力混淆,纯粹是因为这两个参数之间存在密切的关系,但它们之间还有一个根本区别。

扬程与流体无关,也就是说,无论流体的相对密度如何,泵都会将流体提升到相同的高度。因此,无论流体是水还是较重的污泥,扬程都是一样的。

另一方面,压力与流体有关,并受到重力的影响。因此,相同的扬程将根据流体的相对密度产生不同的压力。

吸入液位

吸入条件也与泵扬程有关。如果吸入液位较低,测量的扬程将较小,反之亦然。泵马达将电能转换为机械能,然后泵将机械能作为压力传递给流体。因此,升高或降低吸入液位可调节液体的静压。泵输送的压力越大,扬程就越高。

总扬程

泵的总扬程

图 1:摩擦损失受管道、弯管、闸阀的长度和尺寸、滤网和流速的影响。

由于泵制造商不知道吸入液位参数,阿特拉斯·科普柯会计算泵的总扬程(图 1)。从总排出扬程中减去总吸入扬程,总吸入扬程是按海平面以上的高度来测量的。下一个重要考虑因素是需要考虑多大的摩擦力。摩擦损失取决于流体流经的管道、弯管和闸阀的长度和尺寸。计算扬程和摩擦损失的总和将得出总扬程。总扬程是比压力更可靠的泵性能指标,因为不管吸入条件如何,它都指出了泵能做到什么。将总扬程与您的流量要求相结合,就可以让您选出合适的泵。

泵性能

泥浆泵性能曲线

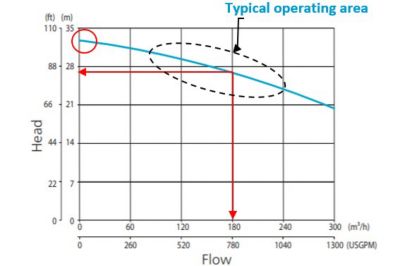

图 2:阿特拉斯·科普柯 WEDA L100N (60Hz) 泥浆泵的性能曲线

在阿特拉斯·科普柯的数据表中可以找到特定转速 (RPM) 下的泵性能,显示为流量 (Q) 与扬程曲线(图 2)。在最大扬程(红色圆圈)处,泵流量为零或几乎为零。这通常被称为断流扬程。选择泵时,确保扬程能提供足够的流量。例如,如果您要求泵的工作流量达到 180m³/h (780USGPM),则最大扬程将为 26m (86ft)。此选择程序仅适用于离心泵。对于可提供更多压力的活塞泵,只能根据流量进行选择。在北美,流量单位为美制加仑/分钟 (Usgpm)。但是,在使用公制的国家/地区,单位可能会不同,包括:升/分钟 (l/min),立方米/小时 (m³/h) 和升/秒 (l/s)。因此,请确保在选择过程中检查所使用的单位。

结论

在为您的应用购买或租赁合适的泵时,总扬程参数至关重要。无论其他影响因素(如吸入液位和流体密度)如何,它都可以准确地指示泵的性能。
