新能源汽车电池装配:电池托盘装配(步骤 4)

1 阅读分钟数 2022年08月27日

新能源汽车 (NEV) 电池托盘由多个电池模组组装而成。电池托盘确保电池能够提供良好性能,也是保证车辆结构稳定性的重要组成部分。电池托盘组装涉及数个复杂而连贯的生产步骤。

电池托盘组装包括多个工艺流程,如密封、粘接、水冷板装配和横隔档铆接等。必须完成所有步骤,同时确保每个步骤达到要求的质量水平。

我们提供协调一致的端到端技术,确保实现蓄电池托盘的不间断连续生产。

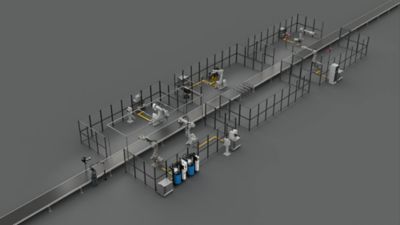

EV Battery Tray Assembly Production Overview

令操作员受益的人体工程学设计

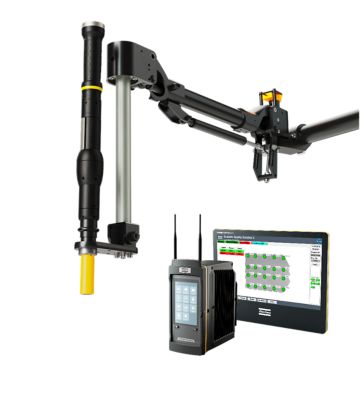

蓄电池托盘装配流程的初始阶段是通过螺栓定位拧紧。拧紧过程不允许出错,定位功能和人体工程学设计至关重要,能够支持操作员在正确的蓄电池托盘位置执行高质量的拧紧操作。利用定位力臂和操作人员指导,可实现全流程控制,从而降低装配缺陷的风险。于是,所得的成果是一个易装、易配和高精度的拧紧系统,而且可以改善人体工程学设计,提高操作人员作业舒适度。

EV Battery Tray Assembly Tightening with bolt positioning

电池托盘需要进行高质量密封,以免造成返工和浪费材料。但是托盘的设计复杂,内置零件的几何形状差别悬殊。面临的挑战在于必须始终准确地实现出色的材料施涂,而不浪费材料。

专业的自动涂胶系统

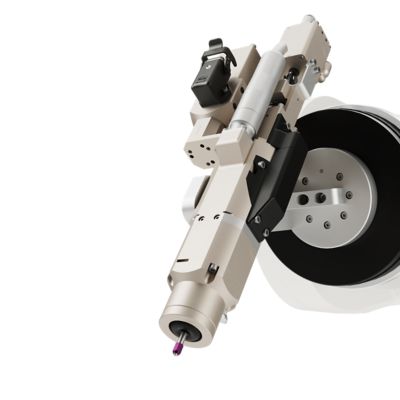

SCA涂胶系统针对自动密封涂敷工艺有一款 E-Swirl 2 AdX 电螺旋涂胶系统。得益于可调节螺旋模式和灵活的编程模式,该系统可以轻松应对零件几何形状和胶量瞬时变化的各种要求。该涂胶系统可以针对宽度瞬时收缩变化,持续输出良好涂胶效果。该解决方案应用灵活,可以完美地配合各种零部件几何形状,提高密封材料的生产效率和利用率。

EV Battery Tray Assembly E-Swirl Solution BIW 2 AdX

新能源汽车蓄电池的冷却系统在管理电池温度方面起着重要的作用。不同材料的可靠连接至关重要,但在生产阶段,会优先考虑连接件的韧性,以及减少连接件处的污染。

独特的流钻连接技术

EV Battery Tray Assembly Flow Drill Fastening HLX 70 Magazine

K-Flow 流钻技术是一款理想的紧固解决方案,可满足上述要求。K-Flow利用高速旋转的流钉,通过施加压力加热材料。该工艺使流钉穿透材料叠层,仅通过一道工序完成螺纹切割,以实现多材料叠层的高效灵活混合连接。K-Flow工艺只需要单侧通道即可作业,能够提供可靠高质量连接。与焊接相比,工艺步骤更少,因此可以提高作业效率。

K-Flow HLX 70 弹夹采用创新螺旋设计,安装于 K-Flow 连接系统,通过无供钉管的弹夹方案,可以快速、持续地供应流钉。该解决方案可以将工艺周期缩短三分之一,并可显著减少连接件处的污染。新能源汽车电池装配工艺环境敏感度高,因此,减少连接件处污染具有十分重要的意义。与使用压缩空气的供料解决方案相比,无软管设计每年可减少相当于 181 公吨的二氧化碳排放量。

降低能耗

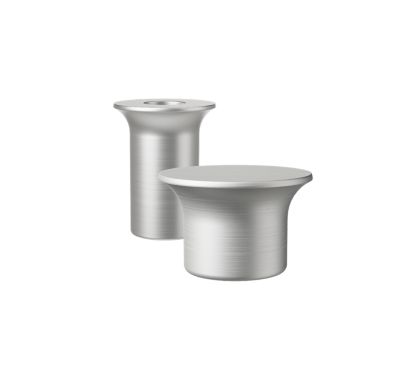

我们提供一系列自冲铆钉 (SPR) 系统,该系统连接完整性高、结构刚度大、刚性强,且装配周期短。凭借此类系统,可以形成各种高度灵活的解决方案。此类方案可以用于连接不同材质薄板,例如铝钢、复合材料与金属及类似材料(钢对钢以及铝对铝)等。

Henrob SPR Rivets (Battery Tray Assembly)

我们的 Henrob 系列产品操作灵活,结构完整性高。自冲铆接的环保性能优于焊接,且我们的系统工作压力仅为 4bar,可进一步降低能耗。
